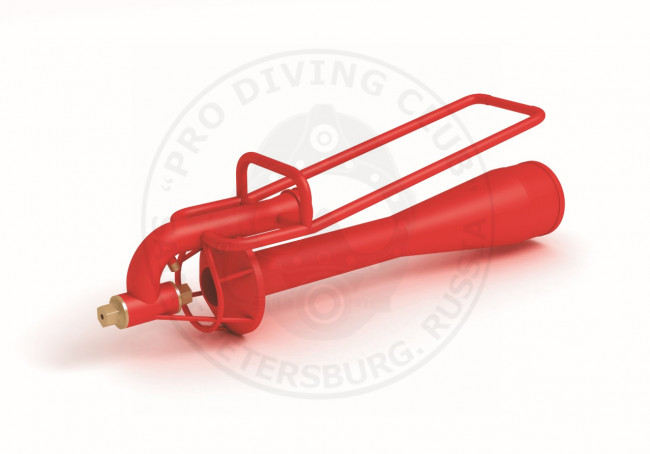

Грунтоуборочный эжектор ЭУ-150
Описание
Грунтоуборочный эжектор типа ЭУ-150, производит размыв грунта на глубине до 60 м. подачу взвеси со дна на поверхность высотой до 60 м и отвод по горизонтали на 60 м. Предназначены для удаления грунта при проведении подводно-технических, судоподъемных и других водолазных работ на глубинах до 60 м.
Эжектор типа ЭУ-150 осуществляет предварительное рыхление грунта с помощью центрального гидроразмыва и имеет сменные разрыхляющие насадки для различных типов грунтов.
В комплект поставки эжектора входит напорный пожарный прорезиненный рукав из синтетических нитей диаметром 66 мм, длиной 20 м, эжектирующие и разрыхляющие насадки для разных типов грунтов (согласно прилагаемой ниже таблице): решетка-фильтр входит в конструкцию эжектора. Рукав имеет алюминиевые головки ГР-70 для подключения к эжектору и мотопомпе типа Гейзер-1600.
Для подъема пульпы (смесь песка, ила и воды) со дна и транспортировки ее к месту выброса необходим также отливной рукав.
Рекомендуемые параметры отливных рукавов:
- Конструкция рукава - резиново-тканевый, с металлическими пружинами (ГОСТ 5398-76):
- Отливной рукав фиксируется на эжекторе с помощью хомута.
- Максимально допустимая длина отливного рукава - 60м.
Эжекторы работают в комплекте с насосами типа ЦНС 60-264 или мотопомпами типа «Гейзер-1200» и «Гейзер-1600».
1.3 Основные характеристики эжекторных устройств:
| Наименование характеристик |
ЭУ 150 |
| Производительность номинальная на илисто- К) песчаном грунте не менее, м /ч |
15 |
| Дальность отвода грунта по горизонтали, м |
60 |
| Расход рабочей воды, м3ч |
55-60 |
| Давление рабочей воды перед эжектором, мПа |
1,2 |
| Эжектирующие насадки сменные с соплами Д, мм |
22;25 |
| Разрыхляющие насадки сменные с соплами Д, мм |
10; 14 |
| Длина, мм |
980 |
| Ширина, мм |
210 |
| Высота, мм |
370 |
| Масса, кг |
14,2 |
| Внутренний диаметр отливного рукава, мм |
160 |
| Гарантийный срок эксплуатации эжектора, месяц |
36 |
