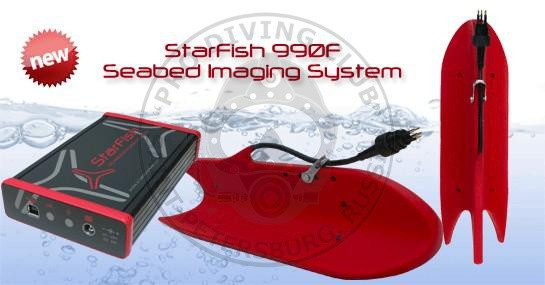

Гидролокатор бокового обзора StarFish 990F
Описание

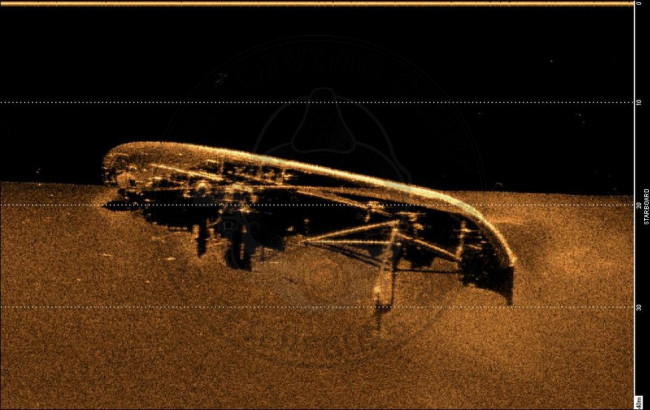

Сонар бокового обзора с высоким разрешением (Мелководье). Ассортимент продукции StarFish получил признание во всем мире как наиболее компактный, доступный, среди буксируемых гидролокаторов бокового обзора, применяемых для профессиональной подводной съемки. Тело сонара имеет три плавника, гидродинамические характеристики систем Starfish вызов общепринятой цилиндрической или торпедо видной форме традиционных гидролокаторов бокового обзора. Уникальная форма систем Starfish значительно повышает стабильность сонара по курсу и глубине, и следовательно, качество изображений, которые он производит. Кроме того, усовершенствованный цифровой сигнал CHIRP (Сжатый High Intensity Radar Pulse) и акустический методы, применяемые в системах Starfish предлагают лучшее разрешение по дальности по сравнению с обычными, фиксированной частотой гидролокаторов бокового обзора. Основываясь на успехе модели Starfish 450F, 990F модель является конечной и наиболее совершенной среди гидролокаторов бокового обзора с высоком разрешением сканирования для экстремального определения изображения и обнаружения цели. Сонар использует высокочастотный передачи 1МГц Chirp с чрезвычайно узкой горизонтальной полосой акустического луча, чтобы обеспечить самые четкие изображения. Благодаря возможности диапазона 35м на каждую сторону (70 м Общий охват ), гидролокатор идеально подходит для высокого разрешения обследования в портах и гаванях, внутренних водных путей, таких как реки и каналы. Гидролокатора также имеет встроенный разъем для того чтобы иметь возможность менять местами кабели или заменить их на месте. Владельцы уже имеющие системы StarFish 450F и 450H могут обновить их возможности до уровня Starfish 990F, если они желают более высокую четкость изображения от гидролокатора.
Гидролокатор бокового обзора |
|
Рабочая частота |
1 МГц |
Технология CHIRP (ЛЧМ) – динамическое изменение частоты |
|
Дальность обнаружения (по каждому борту) |
35 м |
Угол раскрытия луча (вертикальный) |
60º |
Угол раскрытия луча (горизонтальный) |
0.3º |
Расположение ППА |
Направлены вниз относительно горизонта, на 30º |
Длина |
378 мм |
Ширина |
110 мм |
Высота |
97 мм |
Вес в воздухе |
2 кг |
Материал корпуса |
армированный полиуретановый каучук |
Цвет корпуса |
красный |
Рабочая глубина |
50 м |
Поддерживаемое ПО |
Hypack 2009, SonarWiz.MAP/SonarWiz 5 (Chesapeake Technology), CleanSweep-Lite (Oceanic Imaging Consultants, Inc.) |
Надводный блок |
|
Модель |
990 |
Питание |
90 – 264 В переменного тока, 47 – 63 Гц 9 – 28 В постоянного тока |
Потребляемая мощность |
6 Вт (500 мА при 12 В пост. тока) |
Подключение к ПК |
USB 2.0 |
Подключение к ГБО |
9-ти штырьковый разъем |
Длина |
166 мм |
Ширина |
106 мм |
Высота |
34 мм |
Вес в воздухе |
0,4 кг |
Рабочая температура |
-5ºС- + 40ºС |
IP |
IP 50 |
Кабель |
|
Длина |
20 м / 50 м |
Разрывное усилие |
150 кг |
Минимальный радиус изгиба |
30 мм |
Характеристики
Бренд | Tritech |
